Karbon Fırça Nedir? Karbon Fırça Çalışma Prensibi

Karbon fırça çok küçük bir endüstriyel bileşendir. Karbon fırça küçük olmasına rağmen değerini değiştirmek zordur. Karbon fırça, çeşitli motorların içindeki önemli parçalardan biridir. Ana malzemesi, iletken özelliklere sahip olan ve akımı dönme hareketi gerektiren bileşenlere iletmek için kullanılan karbon malzemedir.

İlk karbon fırça, 1867 yılında İngiliz bilim adamı Joseph Wilson Swan tarafından icat edildi. Elektrik motorları ve jeneratörlerin gelişmesiyle birlikte, karbon fırçalar giderek yaygınlaşmaya başladı.

19. yüzyılın sonu ve 20. yüzyılın başlarında karbon fırçalar çeşitli uygulamalarda kullanılmaya başlandı. Çeşitli endüstriyel ve ev aletlerinde kullanımıkarbon fırçalarbu cihazların akım iletmesine ve elektrik enerjisi dönüşümü ve mekanik hareket elde etmesine olanak tanır.

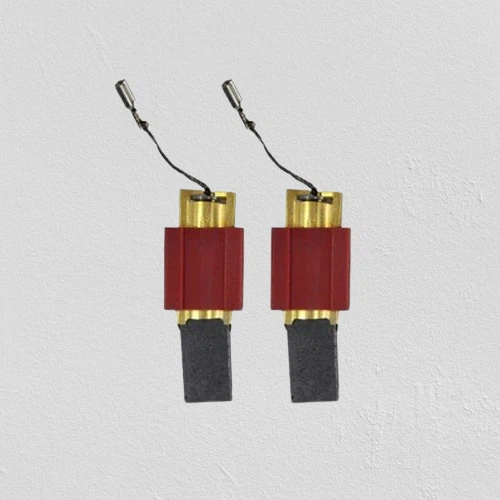

Karbon fırçaların bileşimi sabit değildir. Bazıları sadece çıplak bir karbon fırça, bazıları karbon fırçalar ve teller, bazıları karbon fırçalar, teller, konektörler, bazıları karbon fırçalar, teller, yaylar, metal konektörler ve bazıları karbon fırçalar, metal fırça tutucular/plastik Fırça tutucu. Ancak asıl kısmı çoğunlukla kare şeklinde sunulan karbon fırça başlığıdır.

Karbon fırçaların çalışma prensibi esas olarak motor veya jeneratör gibi dönen makinelerin sabit kısmı ile dönen kısmı arasında enerji veya sinyallerin iletilmesidir.
karbon fırçadönen rotora karbon fırça (giriş akımı) aracılığıyla harici akım (uyarma akımı) eklemektir; büyük şaft üzerindeki statik yükü karbon fırça (topraklama karbon fırçası) (çıkış akımı) aracılığıyla toprağa vermek; Büyük şaft (toprak), rotorun topraklanmasının korunması ve rotorun toprağa pozitif ve negatif voltajlarının ölçülmesi için koruma cihazına yönlendirilir; akımın yönünü değiştirmek (komütatör motorlarda fırçalar da komütasyon rolü oynar).

Doğal Grafit

Doğal grafit bu tip karbon fırçaların ana hammaddesidir. Bağlayıcı, 1000 derecede pişirilen veya sinterlenen asfalt veya reçineden yapılır. Bu tip motorlar iyi yağlama performansına ve akım toplama performansına sahiptir. Çoğu, küçük ve orta büyüklükteki DC motorların kollektör halkalarında ve sorunsuz çalışan yüksek hızlı türbin jeneratörlerinde kullanılır.

Metalik Grafit

Bu tip karbon fırçanın ana malzemeleri elektrolitik bakır ve grafittir. İhtiyaca bağlı olarak bazen gümüş tozu (hassas aletlerde kullanılan ve çok pahalı), alüminyum tozu, kurşun tozu vb. diğer metaller de kullanılır. Yüksek yük ve düşük komütasyon gereksinimleri olan alçak gerilim motorları (araba marş motorları vb.) için uygundur.

Elektrokimyasal Grafit

Ana bileşenler, 2500 derecede yüksek sıcaklıkta işlemden sonra mikrokristalin yapay grafite dönüştürülen karbon siyahı, kok ve grafit gibi çeşitli karbon tozu malzemeleridir. Bu tip karbon fırçanın mükemmel komütasyon ve kendi kendini yağlama özellikleri vardır ve çeşitli AC ve DC motorlarda yaygın olarak kullanılır.

Karbon fırçalarFırçalanmış DC motorlarda önemli bir rol oynar. Karbon fırçaların temel işlevi akımı iletmektir. Fırçalı DC motor çalıştırıldığında akım, güç kaynağından statora girer ve karbon fırçalar aracılığıyla rotor üzerindeki bobine iletilir. Karbon fırçaların dönen rotorla teması, bobine akım verir, böylece rotoru dönmeye itmek için statorun manyetik alanıyla etkileşime giren bir manyetik alan üretir.
Karbon fırçanın ayrıca kıvılcımları iyileştirme işlevi de vardır. Akımın iletilmesi ve kesilmesi nedeniyle kıvılcımlar ve arklar oluşabilir. Karbon fırçalarda kullanılan çeşitli grafit malzemeler, motordaki kıvılcımları ve arkları etkili bir şekilde azaltabilen iyi bir elektrik iletkenliğine ve aşınma direncine sahiptir.

Karbon fırçaları değiştirirken aşınma, uzunluk ve şekil gibi faktörlerin dikkate alınması gerekir. Motorun kullanım süresi arttıkça, karbon fırça ile rotor arasındaki sürtünme, karbon fırçanın belirli bir oranda aşınmasına neden olacaktır. Karbon fırçanın aşınması motorun performansını ve stabilitesini etkileyecektir.
Genel olarak konuşursak, karbon fırça göründüğünde: Aşağıdaki durumlarda değiştirilmelidir:

1. Ciddi aşınma (orijinal uzunluğun 1/3'ünden az);
2. Ciddi hasar;
3. Karbon fırça ile kayar halka arasındaki temas yüzeyi %70'ten azdır, dolayısıyla karbon fırçanın yenisiyle değiştirilmesi gerekir. Karbon fırçanın uzunluğu çok kısa ise rotora erişilemeyebilir, bu da akımın düzgün akmasına neden olmayacak ve motorun normal çalışmasını etkileyecektir.
Ayrıca karbon fırça kırılırsa veya deforme olursa temas zayıflar ve karbon fırçanın yenisiyle değiştirilmesi gerekir. Farklı uygulama senaryoları ve kullanım sıklığı, karbon fırçanın değiştirilme sıklığını etkileyecektir. Akım kararsızsa veya ekipmanın kullanımı sırasında anormal gürültü meydana gelirse, bu aynı zamanda bir sinyal de olabilir.karbon fırçayı değiştirin.
